整車主要參數

外廓尺寸：

8580x2510x3600mm

**總質量：

載液量：

罐體容積不小于5000L

**車速：

95km/h

消防泵額定流量：

60L/s@1.0MPa，30L/s@2.0MPa

消防炮額定流量：

消防炮射程：

≧70m（水）、≧60m（B類泡沫）、≧40m（A類泡沫）

接近角/離去角：

19°/ 13°

底盤主要參數

型     號：

ZZ5206N471GF5 重汽HOWO國Ⅵ底盤

驅動型式：

4×2

軸    距：

4700mm

**車速：

101km/h

發動機型號：

MC07.33-60

額定功率：

240KW

總 質 量：

20100kg

水泵參數

型    號：

CB20.10/30.60-XZ型中低壓消防泵

流    量：

60L/S（1.0Mpa時），30L/S（2.0Mpa時）

壓    力：

1.0Mpa

**吸深：

7m

引水時間：

≤50s

真空泵形式：

活塞式

B類泡沫比例混合系統

安裝形式：

負壓環泵式

混合比：

6%

消防炮參數

型   號：

PL8/48型泡沫/水兩用消防炮（更換A類炮頭即可出壓縮空氣泡沫液）

流   量：

48L/s

射   程：

水≥70m  泡沫≥60

壓   力：

0.8MPa

回轉角度：

水平360°，俯仰-45°～70°

壓縮空氣系統DC-CAFS60/45M

空氣壓縮機型號：

EV06-NK

型式：

螺桿式

額定流量：

額定性能5.5m3/min，（壓力0.85MPa時）

工作壓力：

0.85 Mpa

**工作壓力：

1.5MPa

自動壓力平衡系統：

氣壓隨水壓波動范圍≤10%

電動泡沫泵型號：

BM12.10N

流量和壓力：

12L/min/0.8Mpa

升降照明系統

-發電機：

-本田動力

-功率：

-10.5KW

-頻率：

-50HZ

-電壓：

-220V

-主照明燈：

-

-功率：

-4×1000W

-移動照明燈：

- 500W/ 2只

-升降桿：

-氣動

-型式：

-

-**離地高度：

-8m

-舉升重量：

-45kg

-云臺：

-

-俯仰度：

-330°

-水平旋轉：

-360°全旋轉

-電壓：

-220V

-電纜線盤

-

-電壓：

-220/380V

-頻率：

-50HZ

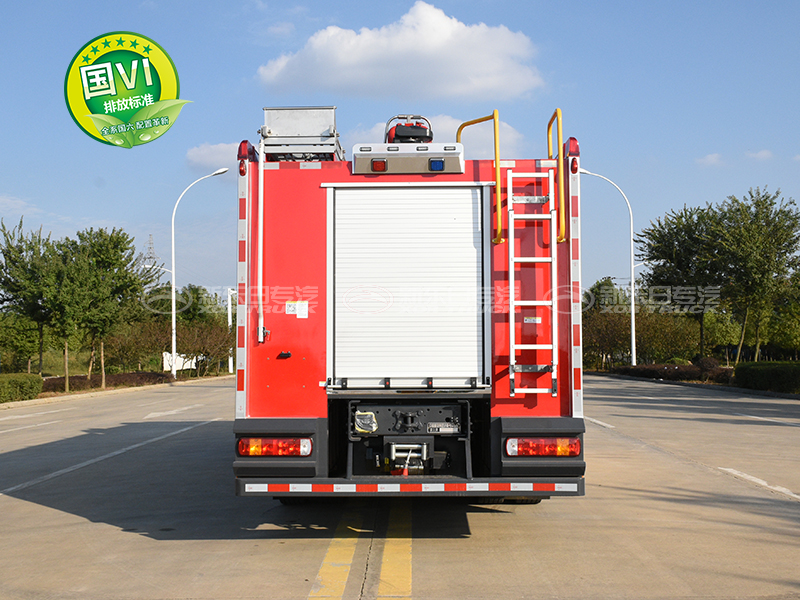

牽引絞盤系統

-型    號：

-FEW-16500  24V

-驅動形式：

-直流電動

-**拉力：

-74.8KN

-鋼絲尺寸：

-11.5mmx36m

-重   量：

-62kg

-外形尺寸：

-639mmx214mmx214mm

-安裝位置：

-位于車輛尾部
